四氟换热器造型与设计          在许多金属、非金属材料无法适应的工作条件下,采用四氟换热器对化学介质进行冷却、冷凝或加热是一种有效的选择。

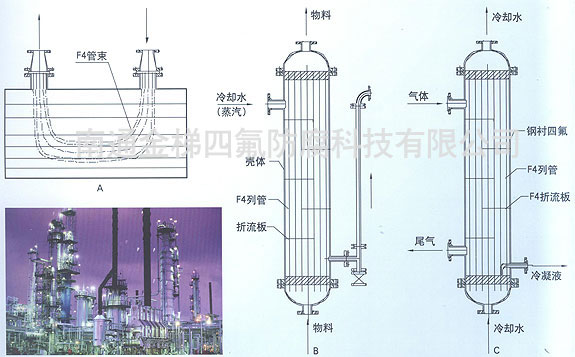

   图示的A、B、C是四氟换热器的几种基本形式。
   A型:使用四氟换热管束,对储罐、储槽等设备内的酸液进行加热或冷却。
   B型:化学介质通过四氟列管,与壳程内的热媒(或冷媒)进行热交换,使化学介质升温或冷却。主要适用于对液体化学介质进行加热或冷却,介质的压力应处于0.1-0.2MPa的范围中。
   C型:化学介质通过换热器的壳程,壳程内表面必须衬四氟千赢app客户端。冷媒(冷却水或冷冻盐水)或热媒(热水,蒸汽,导热油)通过管程(聚四氟乙烯列管),由于壳程的容量比管程的容量大得多,可以使化学介质与列管表面有较长的换热时间。换热效果会更好,同时允许壳程内负压状态运行。本型式的换热器,特别适用于对化学蒸发气体(包括负压蒸馏)冷凝吸收用。
   设计参考数据:
   换热系数80-100kcal/m2·h·℃
   化学介质:T≤180℃,P≤-0.09-0.2MPa
   冷却水:P≤0.1-0.3MPa
   蒸汽:P≤0.1-0.25MPa
   导热油:T≤200℃,P≤0.1-0.2MPa
